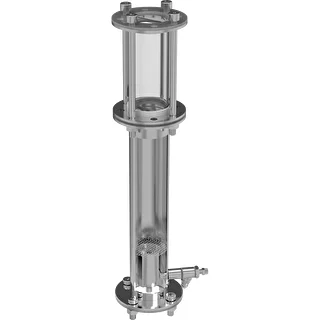

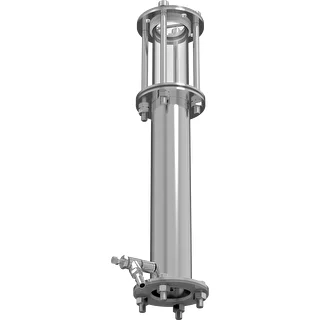

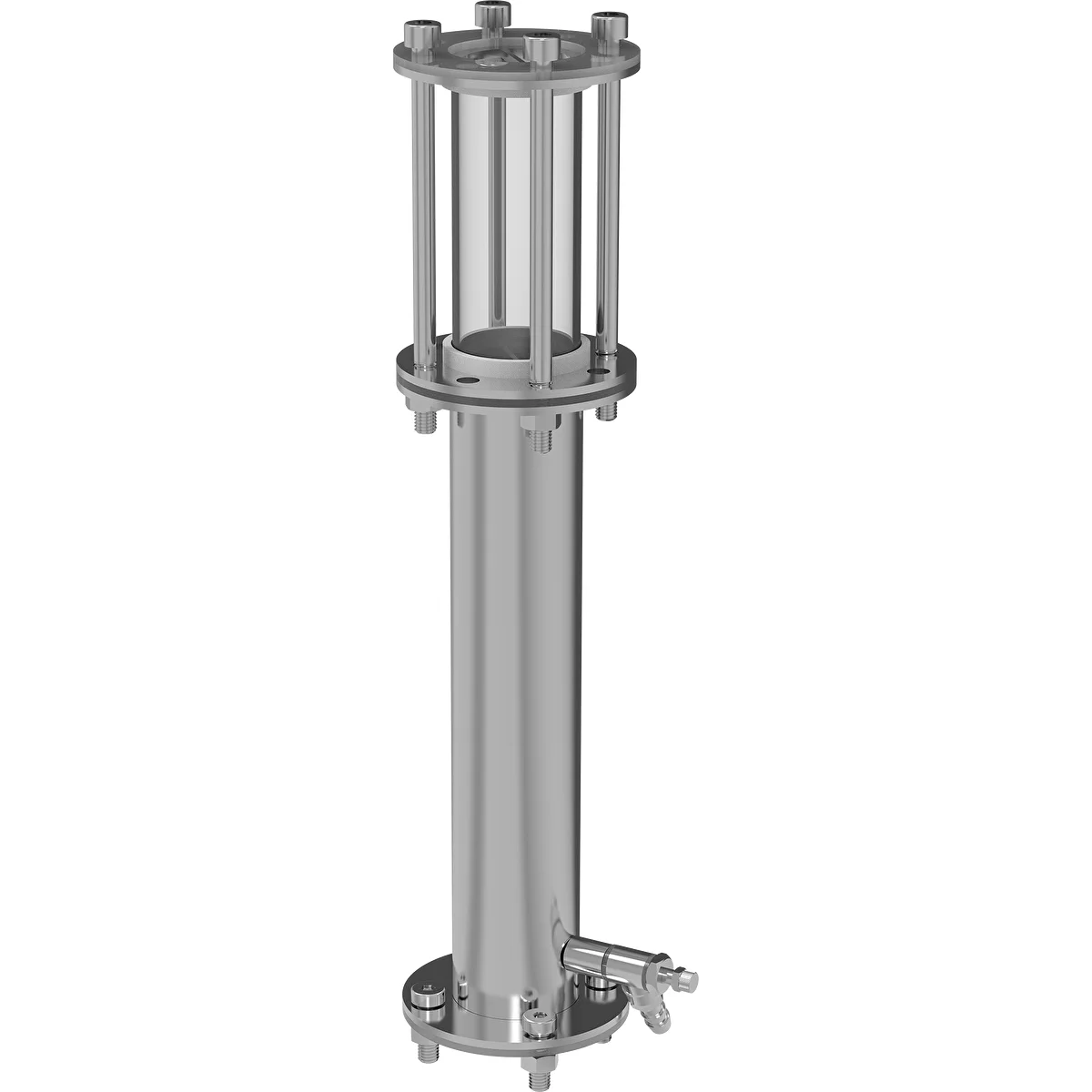

Entdecken Sie unser neues Modul für Browin-Destillationsanlagen. Das OLM-Modul besteht aus einer Abnahme, einem Sichtglas und einem präzisen Regelventil. Es passt zu den übrigen, im Browin-Sortiment erhältlichen Modulen.

  • Maximal mögliche Reinigung des Destillats - das OLM-Modul ermöglicht die präzise Trennung verschiedener Komponenten und sorgt für Reinheit und hohe Qualität der gewonnenen Destillate.
  • Hohe Abnahmerate - das Modul ermöglicht in kurzer Zeit Destillate in hoher Qualität. Abnahmerate bis zu 1 L/h.
  • Präzises Ventil zur Regelung der Abnahme - das OLM-Modul verfügt über ein Ventil, mit dem Sie die Destillatabnahme exakt steuern.
  • Hoher Austausch des Destillats im Auffangbecken - das optimal bemessene Beckenvolumen von 25 ml gewährleistet durchgehend hohe Qualität des Endprodukts.
  • Sichtglas „Taschenlampe” im Preis enthalten - das Sichtglas ermöglicht die Kontrolle der Reflux-Effizienz und stellt sicher, dass das Destillat zur Mitte der Packung zurückkehrt.


Beim OLM-System handelt es sich um eine abgesenkte, seitliche Abnahme, bei der Sie die Destillatabnahmen steuern – nicht das Heizen und Kühlen.

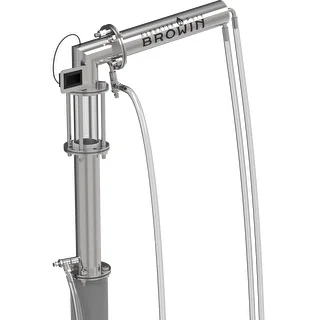

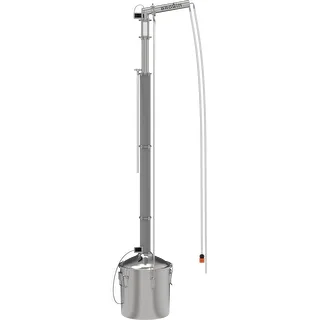

Das OLM-Modul wird in der Regel zusammen mit einem Aabratek- oder Thor-Kopf etwa 30–40 cm unterhalb des Kopfes positioniert.

An der Spitze der Kolonne, im Kopf und direkt darunter – unter anderem im Auffangbecken – sammeln sich die leichtesten Komponenten: höhere Alkohole, Nachläufe, Fuselöle und Ester. Etwa 30 cm darunter – ungefähr auf Höhe des Abnahmekelchs unseres OLM – reichert sich in der Packung reiner Ethylalkohol an, der über die abgesenkte seitliche Abnahme entnommen wird.

Das OLM arbeitet ausschließlich mit prismatischen Packfedern – nur diese Packung bietet den erforderlichen HETP, um eine ausreichende Anzahl theoretischer Böden zwischen den Abnahmen LM und OLM zu erreichen.



 Montage des OLM-Moduls:

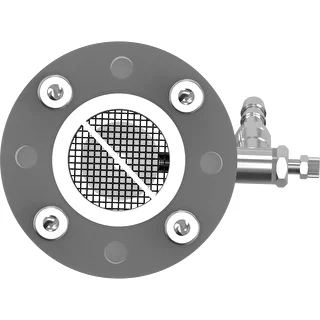

  • Legen Sie die Packungsstütze in das Verbindungsstück ein, sodass sie auf dem seitlichen Abnahmekelch aufliegt.
  • Montieren Sie das Sichtglas am oberen Ende des Verbindungsstücks.
  • Füllen Sie alles mit prismatischen Packfedern* auf (nicht verdichten!).
  • Verbinden Sie das OLM-Modul mittels Montageschrauben mit Kolonne und Kühler.

* Die prismatischen Packfedern sind nicht Bestandteil des Sets und müssen separat erworben werden.


 Die Destillationsmethode mit dem OLM-Modul unterscheidet sich leicht, da zwei Abnahmen gesteuert werden müssen.


Konstruktionsmerkmale:

  • Modulhöhe 370 mm
  • Breite 120 mm
